怎樣選購較好的白色母粒？這一問題成為了廣大注塑、吹塑、拉絲、流延、吹瓶、片材、家用電器、玩具、包裝材料、電線等行業(yè)客戶的一大問題難題，面對市面上如此眾多的白色母粒產(chǎn)品，今天歐麗小編就這一問題來給大家相信的論述，白色母粒如何選擇最好的，請看下文。

白色母粒的主要技術指標

1、耐遷移性(級)[≥4]

2、含水率(%)[≤0.30]8、總色差[≤1.50]

3、熔融溫度(oC)[125～200]

4、白色母粒分散性：[無色點、條紋]

5、耐曬性(級)[5-8]

6、白色母粒外觀粒狀，顆粒均勻、色澤一致

7、耐熱性(級)[≥4]

理論上講，符合上述技術指標的白色母粒，質量都是好的。

選購白色母粒要考慮的10個方面

1、白度

白色色母的白度主要通過色母中的鈦白粉來呈現(xiàn)，而影響鈦白粉白度的因素有很多，其中主要包括二氧化鈦粒子的大小、形狀和粒度分布、雜質種類和含量以及二氧化鈦粒子晶格的缺陷。一般來說，由于氯化法對原材料鈦白粉純度要高并且在制備過程雜質也少，所以氯化法鈦白粉白度要比硫酸法要好。在現(xiàn)實的白色母市場當中，不少的白色母粒生產(chǎn)商通過添加相等灰分含量的碳酸鈣，硫酸鋇，硫化鋅來冒充鈦白粉，其實這些無機粉體的白度與鈦白粉是不可比擬的。

2、遮蓋力

遮蓋力也是白色母粒一項很重要的指標，遮蓋力好意味著該顏料著色力強，以較小的添加量就可以獲得所需的效果，白色母粒的遮蓋力取決于鈦白粉的選擇和加工工藝，金紅石型鈦白粉相比銳鈦型鈦白粉，具有較小且較緊密的單位晶格，以及更大的折射率，所以遮蓋力和抗紫外光性能明顯要優(yōu)于銳鈦性，對于使用同類型的金紅石鈦白粉白色母粒，鈦白粉粒徑小，粒徑分布窄，在母料中分散好的遮蓋力明顯要比鈦白粉粒徑分布寬，在母料中分散差的性能好。同樣，常見的碳酸鈣，硫酸鋇，硫化鋅的遮蓋力與鈦白粉也是不可比的。

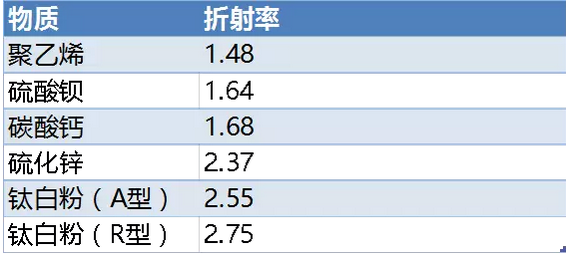

表1 不同物質的折射率

從上述的折射率對比可知，金紅石鈦白粉與載體PE樹脂折射率相差最大，色散效果最好，遮蓋力即著色力最強。

3、分散性

分散性對鈦白粉在塑料中的應用有重要影響，一般來說，鈦白粉顆粒越細，分散越好，其著色力強度越高，并且在薄膜需要精細印刷時，使用分散性優(yōu)良的白色母粒的圖案清晰度，層次感，鮮艷度更好，這是由于基底膜材的微觀平滑度是印刷圖案質量好壞的決定因素之一。

4、水份含量

白色母粒中的水份含量對于母粒的性能也起重要的影響，一般水份含量要控制1500ppm以下，要求嚴格的要在600ppm以下，在注塑工藝中，一般在生產(chǎn)前都會對原材料進行干燥，而在薄膜生產(chǎn)中，客戶買來都是和載體預混后直接使用，如果母粒的水份含量高，嚴重的直接會導致破膜，也有會在薄膜上形成小氣泡，“晶點”等缺陷，而造成白色母粒水份高的原因從母粒選用的原料到工藝都有影響。

5、氣味

有些薄膜生產(chǎn)商在使用白色母粒后，會聞到一種奇怪的氣味，這在牛奶膜和與食品接觸的薄膜中是絕對不允許的，這主要是由于色母粒中的鈦白粉在有機處理過程中，選用的包覆助劑不恰當或者添加量過大，或者母粒生產(chǎn)過程中選用的分散劑有問題，可更換白色母粒牌號。

6、色相選擇

金紅石鈦白粉由于在紫光區(qū)域反射率較低，因此，金紅石型鈦白粉有“偏黃”色調(diào)，“偏黃”色調(diào)會使被著色產(chǎn)品給人以“陳舊”感覺，并且會使精細印刷圖像鮮艷度和層次感下降，這在許多白色母料用戶當中是不受歡迎的，但在鈦白粉當中加入微量的熒光增白劑后，可吸收波長300-400nm的紫外光，并轉換成波長為400-500nm的藍色熒光，這樣可使白色母粒呈“藍相”，白色母粒用戶在根據(jù)自己需要考慮。

7、流動性

白色母粒的流動性可以表述為熔融指數(shù)（MI），數(shù)值低流動差，數(shù)值高流動性好，流動性好意味著加工性能好，機器扭矩低，功率消耗也低，用戶在選用白色母粒的時候，除了要求母粒具有良好的流動性，還要注意母粒的融指要與自己工廠產(chǎn)品中的載體樹脂要適合，一般的原則是色母粒的MI要高于載體樹脂的。

8、印刷熱封性能

白色薄膜制品大多數(shù)情況都需要印刷和熱封，白色母粒中如果添加碳酸鈣會影響印刷圖案的清晰度和鮮艷度，母粒中添加的不正確或者過量的分散劑也會影響熱封和印刷性能。

9、耐曬和耐候性

白色母粒一般要求耐曬性達到7-8級，耐候性達到4-5，耐溫要達280度，這些要求主要還是取決于鈦白粉的質量，要達到以上條件，必須是要金紅石鈦白粉。

10、RoHS&FDA

重金屬檢測和食品接觸許可也是白色母粒一項重要指標，因為很多白色薄膜會應用于食品包裝，通過FDA食品認證是必須要通過的一項檢測。

白色母粒使用時的注意事項

1、為了減少配色后纖維色差，對白色母粒要進行稀釋，控制混入比例，長絲不少于3%～10%，短纖不少于1%～3%，單色膨體連續(xù)長絲用三色設備紡制，白色母粒必須在混合后輸入擠壓機，同時為增加熔體本身的混合能力，可在擠壓機段也增設混合裝置。

2、白色母?；烊敕绞皆谏z顏色配方確定后，將白色母粒在紡前均勻分散在丙綸切片中，是保證產(chǎn)品質量的關鍵，具體的混入方法有兩類。其一是重法和體積法，在擠壓機中或后部將白色母粒熔融后，用小擠壓機注入丙綸熔體中，均勻性很好。

3、選擇白色母粒時,要按選用范圍選用，丙綸色母粒有細旦級、粗旦級之分，粗旦級的白色母粒色不能用于細旦級配色，配色時應考慮紡制纖維的單絲旦數(shù)，選擇同類級別的白色母粒。

4、選用的白色母粒最好是同一生產(chǎn)廠家的產(chǎn)品，為降低成本應選用高濃白色母粒。白色母粒的顏料有高、中、低檔之分，配色時應根據(jù)成纖的品質要求，恰當?shù)剡x擇不同級別的白色母粒。為避免因顏料光、熱穩(wěn)定性不同而引起成品纖維的品質變異，配色時還應選擇符合纖維品質要求的，具有相同光、熱穩(wěn)定級別的白色母粒顏色。

在使用白色母粒時，只要將白色母粒和樹脂按比例混合均勻，即可直接用來進行塑料制品的成型加工。少量的攪拌只需用手，在加工量較大的情況下，為了保證色母粒的分散性，可以便用機械攪拌。白色母粒與樹脂塑料機械混合以后即可送到帶預塑裝置的注塑機，邊預塑邊著色。

以上就是歐麗小編對白色母粒的選購指導以及對白色母粒部分使用技巧的說明，如果您對此還存有疑惑，歡迎聯(lián)系歐麗塑膠咨詢。
